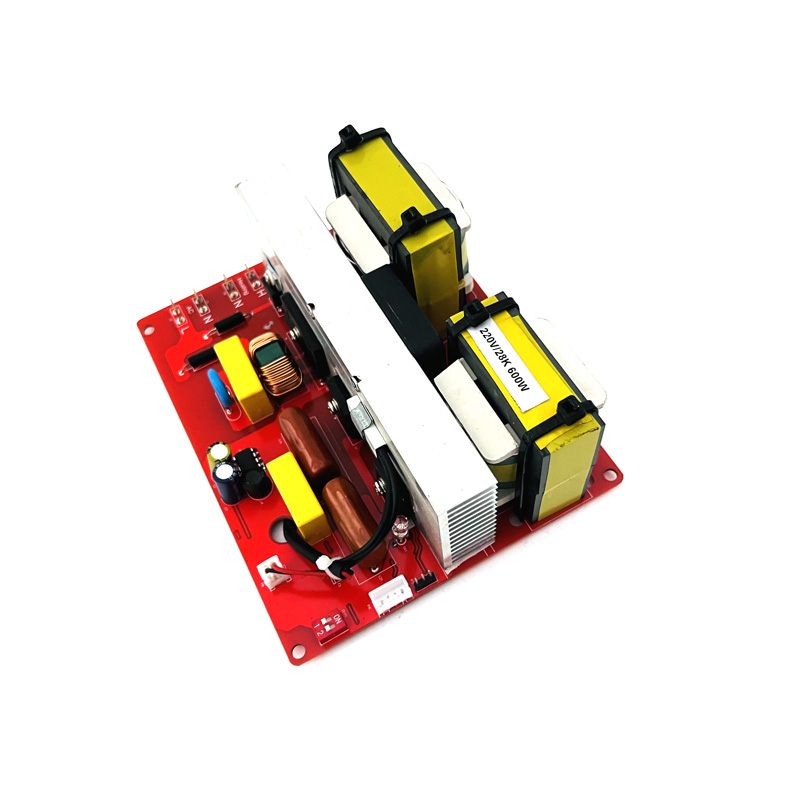

超声波换能器驱动电路设计

超声波换能器驱动电路的核心在于实现高效能量转换与精准频率控制。在完成前级信号发生与放大模块设计后，需重点解决阻抗匹配和谐振点稳定性两大关键技术难题。针对阻抗失配导致的能量损耗问题，可采用π型匹配网络进行动态调节。通过实时监测换能器两端电压电流相位差，配合可调电感阵列与数字电位器构成闭环系统，当负载阻抗因温度或介质变化发生漂移时，驱动电路能在20ms内自动完成L型网络向T型网络的拓扑切换。实验数据表明，该方案能将能量传输效率从传统固定匹配网络的68%提升至89%以上。



谐振频率跟踪方面，建议采用数字锁相环（DPLL）与模拟峰值检测相结合的混合控制策略。在扫频阶段利用DDS芯片生成0.1Hz步进的激励信号，通过检波电路捕捉换能器电流最大值对应的谐振点；稳态工作时则切换为模拟相位比较器进行微调，这种双模控制使频率跟踪精度达到±0.05%，有效克服压电陶瓷老化带来的频偏问题。为提升驱动安全性，在H桥功率输出级集成过流保护与软启动功能。采用IGBT并联方案分担大电流负载，每个开关管均配置去饱和检测电路，当电流超过阈值时，保护电路能在2μs内触发栅极关断。实测显示，该设计可使40kHz/500W系统在容性负载突变情况下仍保持稳定输出。



‌
