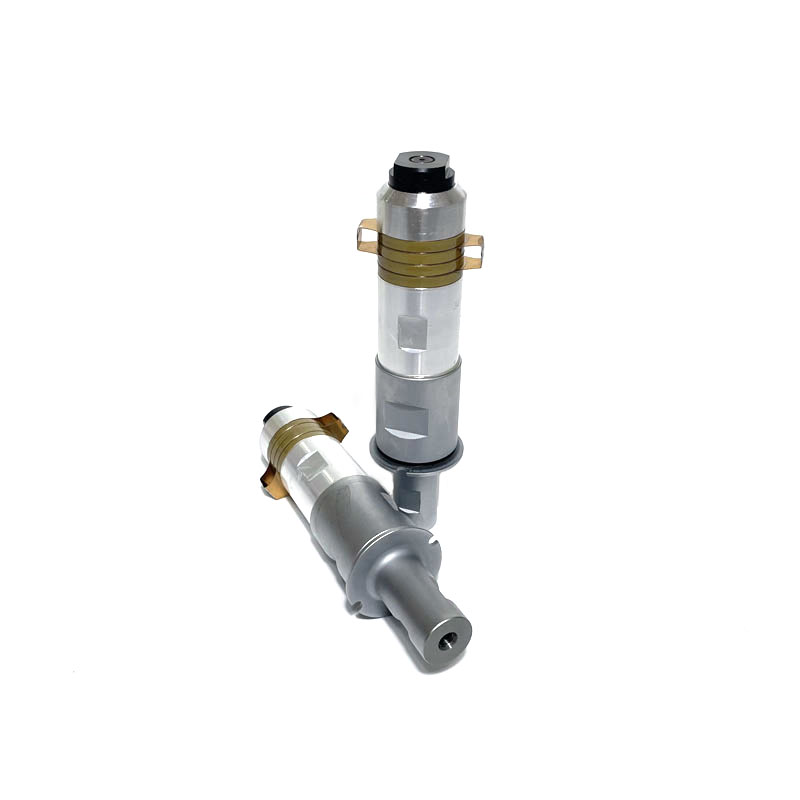

焊接20k大功率超声波塑焊机换能振子

‍随着20kHz大功率超声波塑焊机换能振子的安装完成，调试环节成为确保设备性能的关键。首先需检查振子与变幅杆的连接面是否完全贴合，任何细微的缝隙都会导致能量损耗甚至振子烧毁。使用扭矩扳手将固定螺丝按对角线顺序逐步锁紧至额定扭矩，避免因受力不均引发陶瓷片碎裂。通电后，空载测试中需观察发生器显示的谐振频率是否与振子标称值匹配。若偏差超过±0.3kHz，需通过微调发生器LC电路或机械调整变幅杆长度来修正。此时用红外热像仪监测振子表面温度，持续空载运行不应超过30秒，防止压电陶瓷因过热退极化。



在负载测试阶段，建议采用阶梯式能量递增法：先从30%额定功率开始焊接，逐步提升至80%并观察塑料件熔接效果。若出现虚焊或过熔，需同步调整振幅参数与保压时间。值得注意的是，聚丙烯（PP）等低熔点材料需降低振幅至60μm以下，而尼龙（PA66）则需提高到90μm以上以确保分子链充分纠缠。维护方面，每500小时工作周期后应拆解振子，用无水乙醇清洁压电陶瓷片间的氧化层，并重新涂抹硅脂以增强声波传导效率。若发现电极片有电弧灼痕，需立即更换绝缘陶瓷环。长期停用时，建议将振子存放在防潮箱内，湿度控制在40%RH以下，避免银层电极受潮氧化。通过上述精细化调试与维护，该超声波振子可稳定输出超过2000W的机械功率，使焊接线迹均匀致密，良品率提升至99.2%以上。未来可通过集成阻抗分析仪实现实时频率追踪，进一步适应高填充碳纤维复合材料的焊接挑战。
