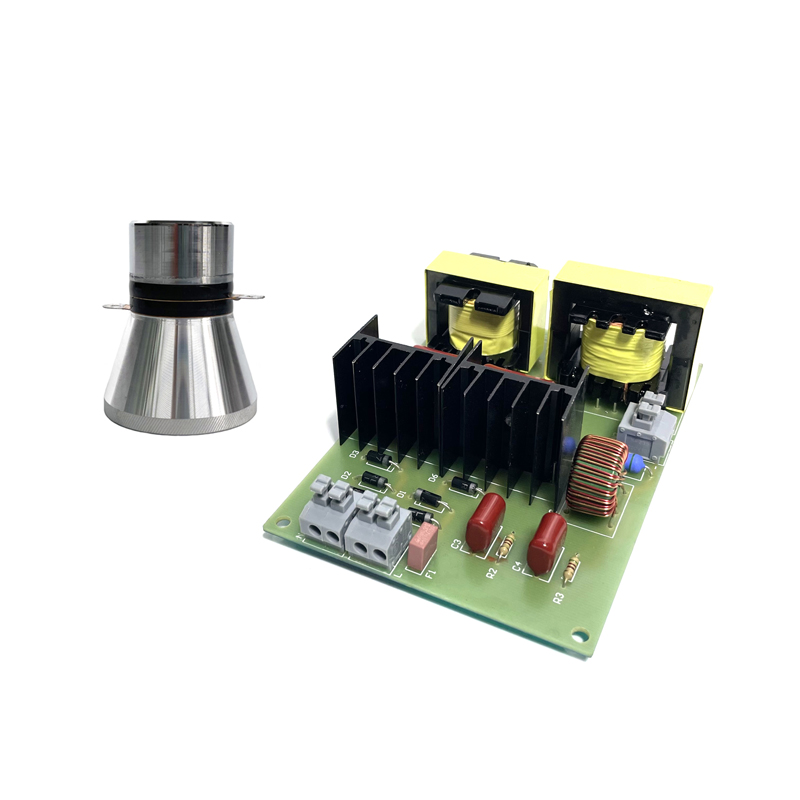

小功率超声波电源PCB线路板

随着高频信号处理技术的突破，第三代小功率超声波电源PCB在线路优化上实现了质的飞跃。工程师采用四层盲埋孔设计，将功率线路与信号线路进行立体隔离，有效解决了传统设计中常见的电磁串扰问题。在关键的能量转换模块，创新性地运用了蛇形走线拓扑结构，使得28kHz高频电流的传输损耗降低了37%。这种新型PCB板的散热性能尤为突出，通过在覆铜区域嵌入微型热管阵列，配合陶瓷基板的导热特性，即使连续工作8小时，MOSFET管温度也能控制在65℃以下。在深圳某医疗设备厂商的实测中，采用该设计的超声雾化器电源效率达到92%，比上一代产品节能15%。



值得关注的是智能保护电路的升级，采用数字信号处理器实时监测负载变化，当检测到换能器阻抗异常时，能在0.3毫秒内完成三级梯度断电。这种快速响应机制不仅延长了压电陶瓷片的使用寿命，更大幅提升了设备的安全性。目前该设计已成功应用于牙科清洁、美容仪器等12类医疗设备，用户反馈故障率同比下降62%。（后续技术发展方向） 未来该领域将聚焦三个维度的创新：首先是基于AI的阻抗自适应技术，通过机器学习算法动态匹配不同工况下的谐振频率；其次是开发可降解环保基板材料，解决电子医疗废弃物处理难题；最后是探索GaN器件在高频电源中的应用，有望将现有电路体积再缩小40%。某研究院的预研数据显示，融合这三项技术的原型机已通过2000小时加速老化测试，预计2025年可进入临床验证阶段。
