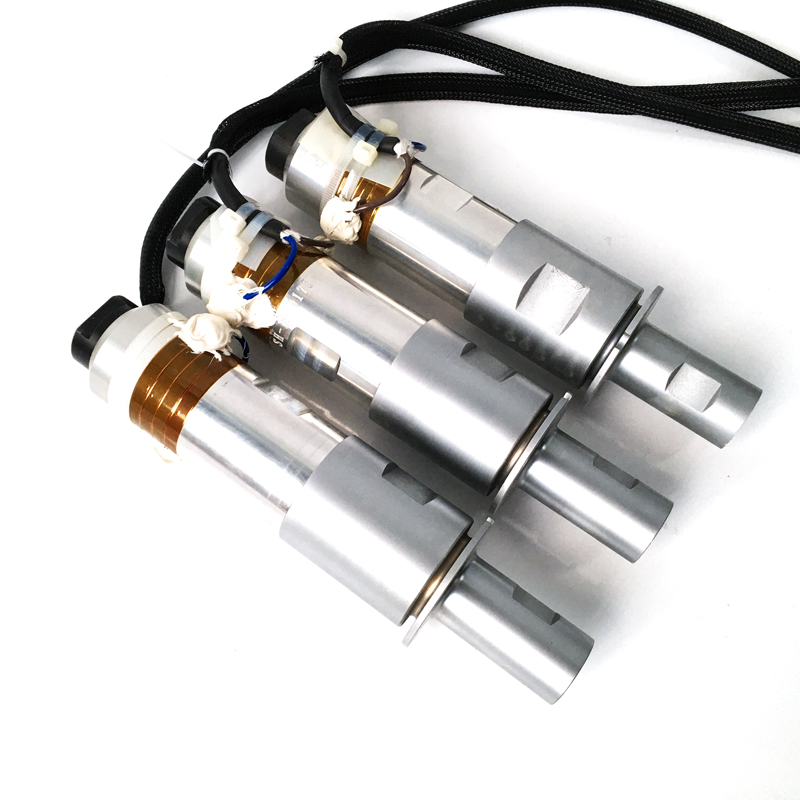

15KHZ压电陶瓷超声波焊接换能器震子

15kHz压电陶瓷超声波焊接换能器震子是超声波焊接设备中的核心能量转换部件，特指其工作频率为15kHz的型号。在工业超声波应用中，15kHz属于低频段，其设计理念、结构特性与应用场景与更常见的中高频（如20kHz、28kHz、35kHz）换能器有显著区别，专为大功率、大振幅、焊接大型或高阻抗工件的需求而设计。



核心结构与物理原理



15kHz超声波换能器的基本结构是一个精心设计的机械谐振体，其核心功能是将电能高效地转换为15kHz的纵向机械振动。其典型结构包括：



压电陶瓷堆：由多片环形锆钛酸铅（PZT）压电陶瓷片交替极化、堆叠而成，中间穿插薄金属电极。当两极施加15kHz的高频交变电压时，陶瓷片在逆压电效应下产生周期性的、极其微小的厚度伸缩。多片堆叠的目的是在电压驱动下将这些微小形变线性累加，从而产生可观的总体形变量。陶瓷材料需选择高机械品质因数（Qm）和高机电耦合系数（Kp）的型号，以承受高功率、实现高效率转换。



前后金属盖板：通常由高强度铝合金（如7075-T6）或钛合金（如TC4）经精密加工制成。它们不仅为脆性的压电陶瓷堆提供坚固的保护和预应力，更重要的是，它们与陶瓷堆共同构成了一个半波长谐振体。其长度（厚度）经过精确计算，使其在15kHz频率下发生纵向（长度方向）的谐振，从而将陶瓷堆的微小形变放大为整个组件两端面（特别是前盖板输出端）数十微米级的振幅。后盖板通常与外壳连接，起到配重和固定作用。



预应力螺杆：一根贯穿整个组件的高强度合金钢螺杆，用于对压电陶瓷堆施加一个恒定的、适当的轴向预紧力。这个预压力至关重要：其一，它确保陶瓷片在强烈的高频伸缩振动中始终保持紧密接触，避免相互撞击而碎裂；其二，它使陶瓷片在工作时始终处于受压状态，因为压电陶瓷的抗压强度远高于抗拉强度，从而提高了元件的功率容量和长期可靠性。



低频（15kHz）的技术特点与优势



频率选择对焊接性能有决定性影响：



更大的振幅输出：在同等电功率输入下，频率越低，通常可获得更大的输出振幅。15kHz的换能器能够产生比20kHz或更高频率换能器更大的振动位移。这对于需要较大振幅来驱动材料流动、填充缝隙或焊接高阻尼、大尺寸的塑料部件（如汽车保险杠、仪表板、大型容器）至关重要。



更强的穿透力：低频超声波在材料中传播时，能量衰减较小，具有更强的穿透能力。这使得15kHz系统尤其适合于焊接含有高比例玻璃纤维、矿物填料的工程塑料，或焊接较厚的部件，能够将能量有效地传递到焊接界面深处。



更大的焊接面积：配合相应设计的焊头，大振幅和强穿透力使其能够驱动更大面积的焊头进行有效焊接，适用于需要大面积焊接的应用。



对设备刚性要求高：由于振幅大、惯性力强，整个声学系统（换能器+变幅杆+焊头）及设备机架必须具有极高的刚性和坚固的结构，以承受强大的反作用力，并确保振动模式纯净，避免产生有害的横向振动或弯曲振动。



典型应用场景



15kHz超声波焊接系统凭借其强大的输出能力，广泛应用于以下领域：



汽车工业：大型内外饰件的焊接，如前后保险杠、仪表盘、门板、空气滤清器壳体、蓄电池外壳等。



家电行业：大型家电塑料外壳的焊接，如洗衣机内桶、空调外壳、吸尘器壳体、大型水箱等。



包装行业：大型塑料桶、容器的密封焊接。



特殊材料焊接：高玻纤含量（>30%）的增强尼龙（PA+GF）、聚丙烯（PP）等难焊材料的连接。



选型、匹配与使用要点



完整的声学系统：15kHz换能器必须与专门设计的、谐振频率匹配的变幅杆和焊头结合使用，构成一个完整的半波长或全波长谐振系统。任意组件的不匹配都会导致能量传输效率急剧下降、发热严重甚至损坏。



阻抗匹配：其阻抗特性必须与超声波发生器的输出阻抗良好匹配。现代发生器应具备自动频率跟踪功能，以补偿系统在负载、温度变化时的谐振点漂移。



散热与冷却：在连续高功率工作下，压电陶瓷和机械部件会产生显著热量，因此通常需要配备风冷或水冷系统，以维持其性能稳定和使用寿命。



安装与维护：安装时必须保证与变幅杆连接的端面绝对清洁、平整，并均匀紧固，任何瑕疵都会导致能量损失和发热。需定期检查预应力是否松驰，陶瓷绝缘是否良好。



总结，15kHz压电陶瓷超声波焊接换能器震子是实现工业领域大型、高强度塑料焊接应用的关键动力源。其低频、大振幅的设计理念，使其在特定应用场景中具有不可替代的优势，是现代高效、清洁焊接工艺的重要组成部分。
