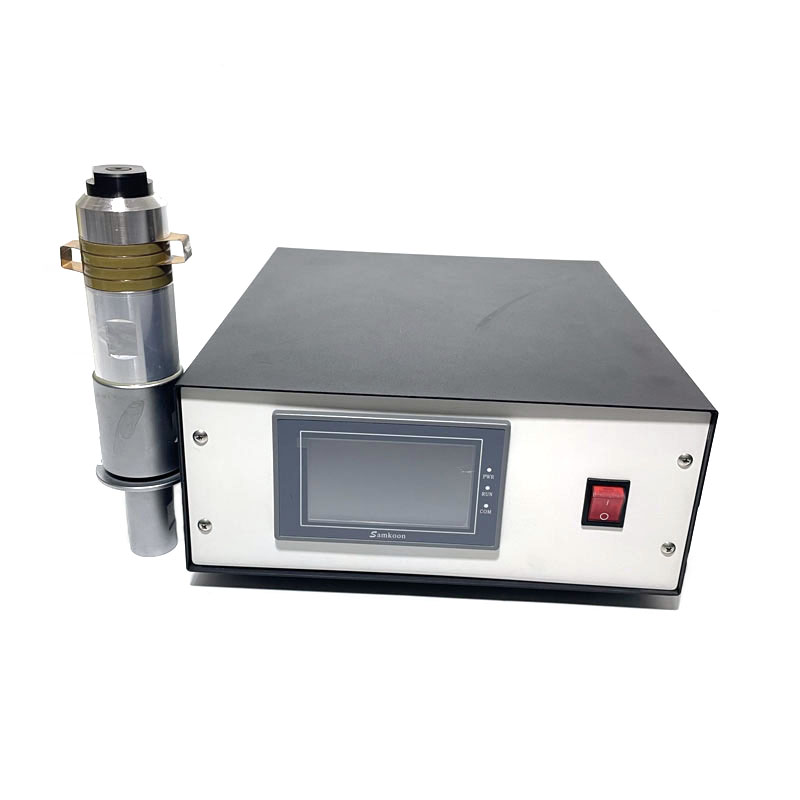

多通道超声波塑料焊接电源发生器

多通道超声波塑料焊接电源发生器是专为多工位、高效率自动化产线设计的核心驱动单元。它通过单一控制中枢同时驱动多个焊接通道，实现了从“单点焊接”到“矩阵式同步生产”的跨越，大幅提升了汽车、电子等行业的装配效率。



一、 集中控制与同步输出



与多台单机堆叠不同，多通道发生器采用“一拖多”架构（如1拖2、1拖4或更多）。它内部集成了多套独立的功率模块，但共享同一套数字控制核心（DSP/MCU）。这种设计允许所有通道接收统一的启动信号，实现μs级同步焊接，有效解决了因动作延迟导致的产品一致性差的问题，特别适合汽车门板、仪表盘等多焊点大型部件的快速装配。



二、 独立参数与能量控制



虽然通道同步，但每个通道具备独立的能量管理能力。系统可为不同焊点预设不同的焊接参数（时间、能量、压力），并实时监测各通道的谐振状态。例如，在焊接复杂电子外壳时，A通道可设定为高能量深熔，B通道设为低能量铆接，系统通过自动频率跟踪（Auto-tracking）确保各换能器始终处于最佳谐振点，避免因负载差异导致的虚焊或过焊。



三、 全桥移相与智能保护



针对大功率多路输出，该电源普遍采用全桥移相（Phase-Shifted Full-Bridge）拓扑结构。通过调节移相角来精确控制功率输出，配合软开关技术降低IGBT的开关损耗和热应力。在保护机制上，系统具备通道级故障隔离——当某一通道检测到过流、短路或换能器开路时，仅该通道自动切断，不影响其他工位继续生产，极大提升了产线的整体可靠性。



四、 产线集成与数据追溯



作为工业4.0的节点，该发生器标配RS485、以太网或Profinet接口，可轻松接入PLC/MES系统。操作人员可在触摸屏上实时监控各通道的功率曲线、焊接计数及良率统计。所有焊接数据（如实际能量、峰值功率）均被记录，为后续质量追溯提供完整的数据链，是实现“黑灯工厂”无人化生产的关键设备
