投入式超声波清洗机震动棒

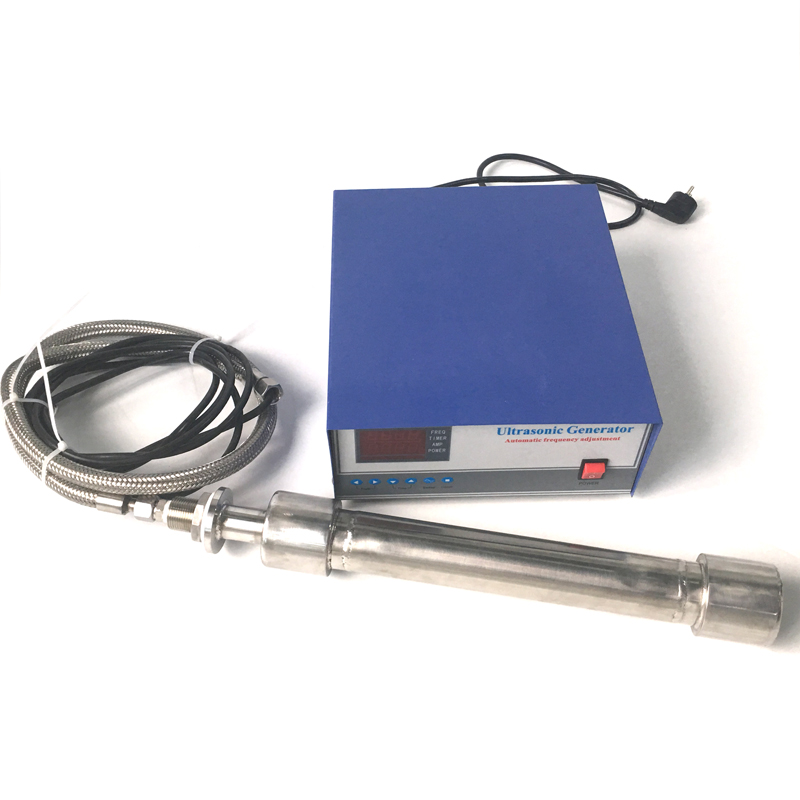

投入式超声波清洗机震动棒，是一种高度灵活、可独立浸入任意液槽使用的超声波能量辐射部件，是超声波清洗系统的核心“声学执行器”。它通过电缆与独立的超声波发生器连接，将高频电能转换为强烈的机械振动，直接在清洗液中产生密集的超声波场，实现高效、无死角的清洗。因其不依赖特定清洗槽，可投入现有容器，故具有通用性极强、即插即用、易于升级改造的突出优点。



一、 核心结构：能量转换与辐射部件



一根标准的投入式震动棒主要由三部分精密装配而成，共同完成“电→机械→声”的能量转换链：



压电陶瓷换能器堆：这是核心驱动元件，由多片环形锆钛酸铅（PZT）压电陶瓷在预应力螺杆下堆叠而成。当接收到发生器送来的高频（如20kHz、28kHz、40kHz）电信号时，陶瓷片产生规律伸缩，形成机械振动。



金属变幅杆：通常采用钛合金（TC4）或不锈钢制成。其作用一是连接并保护脆性的陶瓷堆，二是作为“机械杠杆”，将陶瓷堆的微小形变放大为末端可用的较大振幅（通常为数十微米）。



辐射头与密封外壳：变幅杆末端连接辐射头（工具头），是振动能量向液体中辐射的界面。整个组件被封装在高强度、耐腐蚀的金属外壳（通常为304/316不锈钢）中，并通过特殊的密封工艺（如激光焊接、O型圈加密封胶）实现IP68及以上等级的防水，确保可长期浸入各类化学清洗液中工作。一根典型的震动棒长度在200-600mm之间，直径30-60mm，功率覆盖50W至2000W以上。



二、 工作原理：空化效应实现微观清洗



其清洗能力源于超声波在液体中引发的“声空化”效应。当震动棒高频振动时，推动周围液体形成疏密交替的压力波。在负压区，液体被“撕裂”产生大量微米级的真空气泡（空化泡）；在紧随的正压区，这些气泡瞬间崩溃，释放出高达上千个大气压的局部冲击波和高速微射流。这些强大的物理力持续冲击工件表面，能有效剥离油脂、污垢、积碳、抛光膏、锈迹、生物膜等各种污染物，其能量可深入复杂工件的微孔、盲孔、螺纹、缝隙等手工或喷淋清洗难以触及的部位，实现真正的全方位深度清洁。



三、 应用优势与典型场景



投入式设计赋予其无可比拟的灵活性：



即插即用，适配性强：可直接投入现有的清洗池、水槽、滚筒线或生产线的特定工位，无需定制专用清洗槽，极大降低了设备导入成本和改造难度。



多棒组合，灵活布局：对于大型或不规则槽体，可通过多根震动棒组合使用，通过合理布局实现声场的均匀覆盖，解决单点辐射的“近场”与“远场”能量不均问题。



维护简便，升级容易：震动棒作为独立模块，损坏时可单独更换，维护成本低。用户也可随时为现有产线增加超声清洗工位，实现效能升级。



其应用场景极为广泛，涵盖机械制造（清洗零件、模具、刀具）、电子电工（清洗PCB板、接插件）、珠宝钟表、实验室（清洗玻璃器皿、实验工具）、医疗（预处理手术器械）及印刷（清洗网版、喷头）等行业。



四、 选型与使用要点



功率与频率选择：根据清洗槽容积选择总功率（通常建议每升液体配20-50W），根据清洗精度选择频率（清洗重油污或大零件可选20-28kHz，清洗精密零件可选40kHz或更高）。



材质选择：根据清洗液化学性质选择外壳材质，酸性或碱性环境优选钛合金，常规水基清洗液可用不锈钢。



安全操作：务必确保震动棒完全浸入液面后再启动电源，严禁在空气中空载运行，否则会因能量无法释放而迅速发热损坏换能器。同时需确保电缆接头密封完好。



总结：投入式超声波清洗机震动棒以其模块化、高灵活性、强效清洗的特点，成为连接标准化超声波发生器与多样化清洗场景的“万能桥梁”，是实现高效、低成本超声波清洗普及的关键部件。
