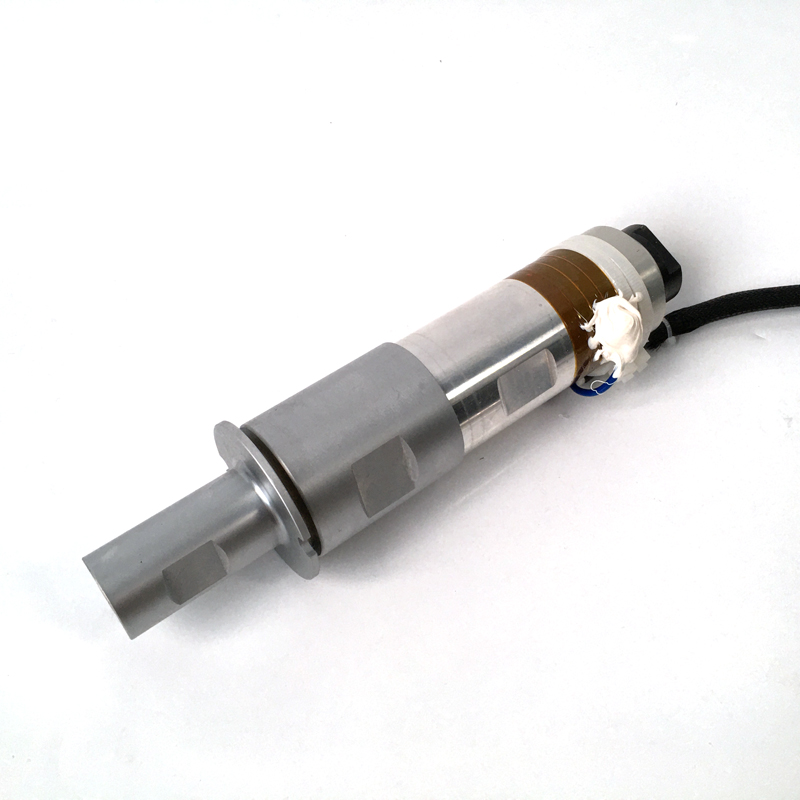

超声波振子塑料焊接换能器

超声波振子塑料焊接换能器是超声波塑料焊接设备的核心能量转换部件。它将超声波发生器输出的高频电能转换为高频机械振动，通过变幅杆传递给焊头，最终在焊头与塑料工件的接触面产生摩擦热，使塑料局部熔融并在压力下实现分子间的可靠连接。与金属焊接或清洗用的换能器不同，其设计核心在于实现稳定、高幅值的纵向振动，以产生足够的热量实现塑料熔合。



一、 核心结构与工作原理



其典型结构为“夹心式”换能器，由后盖板、压电陶瓷堆、前盖板及预应力螺杆组成。其核心驱动部件是锆钛酸铅（PZT）压电陶瓷片堆叠而成。当施加与陶瓷片谐振频率（常见15kHz, 20kHz, 28kHz, 35kHz）一致的高频交变电压时，陶瓷片在逆压电效应下产生有规律的伸缩变形，带动整个金属组件一起做纵向振动。前后金属盖板（通常为航空铝或钛合金）不仅起保护和支撑作用，其尺寸经精确计算，与压电陶瓷堆共同构成一个半波长谐振体，从而将微小的电致形变放大为焊头端面数十微米的可用振幅。预应力螺杆则确保陶瓷片在强烈振动中始终处于受压状态，避免因拉应力而破裂。



二、 频率、振幅与功率的匹配



塑料焊接对振幅的要求高于清洗应用，因为振幅直接决定摩擦生热量。通常，频率越低，在相同输入功率下可获得的振幅越大。因此：



15kHz/20kHz：振幅大（通常>20μm），功率强，穿透力好，适合焊接大型、厚重、高玻纤含量的塑料件，如汽车保险杠、工具箱。



28kHz/35kHz：振幅适中，应用最广，适合大多数中小型塑料件的焊接，如电子外壳、日用塑料品、医疗器械。



40kHz及以上：振幅较小，适用于精密、微型或对外观要求极高的塑料件焊接，可减少焊接飞边和外观损伤。换能器的功率容量（从数百瓦到数千瓦）需与发生器匹配，并根据焊接面积和材料熔融所需能量来选择。



三、 技术特性与应用优势



高效清洁焊接：非接触式加热，仅在界面局部熔融，热影响区小，无烟尘，焊缝牢固美观。



快速一致：焊接时间通常在0.1-1秒内完成，适合自动化高速产线，焊接质量稳定可重复。



适用材料广：可焊接绝大多数热塑性塑料（如ABS、PP、PC、尼龙）及其复合材料。



节能智能：仅在焊接瞬间消耗能量，现代系统可实时监测谐振频率与阻抗，实现能量、时间或深度等多种控制模式，确保焊接质量。



四、 选型、匹配与维护



塑料焊接换能器必须与同频率、同接口的变幅杆和焊头配套使用，构成一个完整的谐振系统。选型时需明确焊接材料、工件尺寸、接头设计以确定所需频率、功率和振幅。使用时需注意散热（连续工作常需风冷），并定期检查紧固件的预紧力和陶瓷的绝缘性能，防止因松动或受潮导致效率下降或损坏。



总结：超声波振子塑料焊接换能器是实现高效、清洁塑料连接技术的物理基础。其将电能精准转换为机械能的可靠性，直接决定了焊接强度、速度与成品率，是汽车、电子、医疗及日用品制造业实现自动化装配的关键核心部件。
