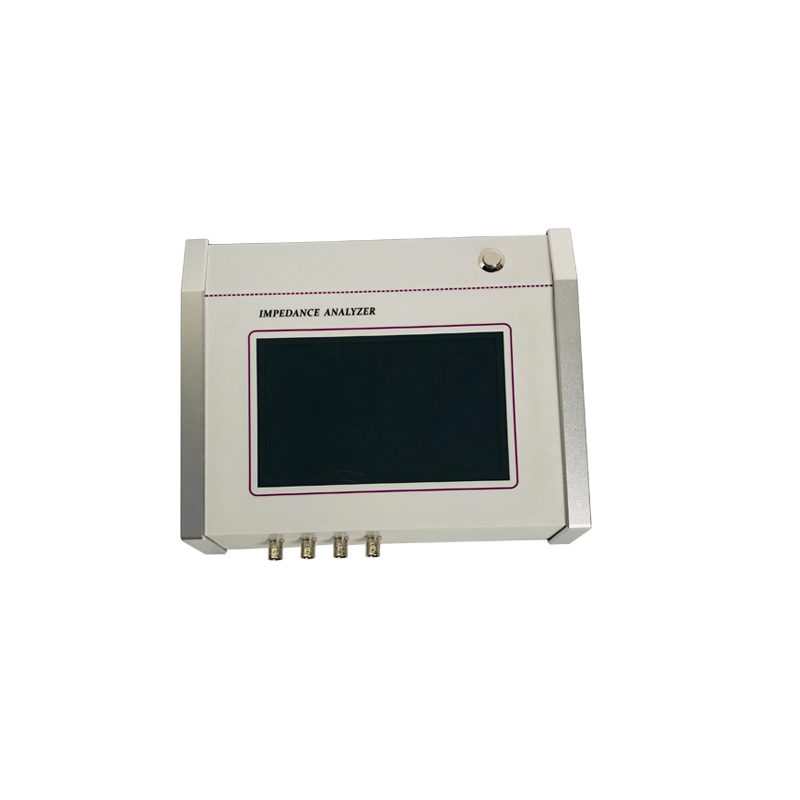

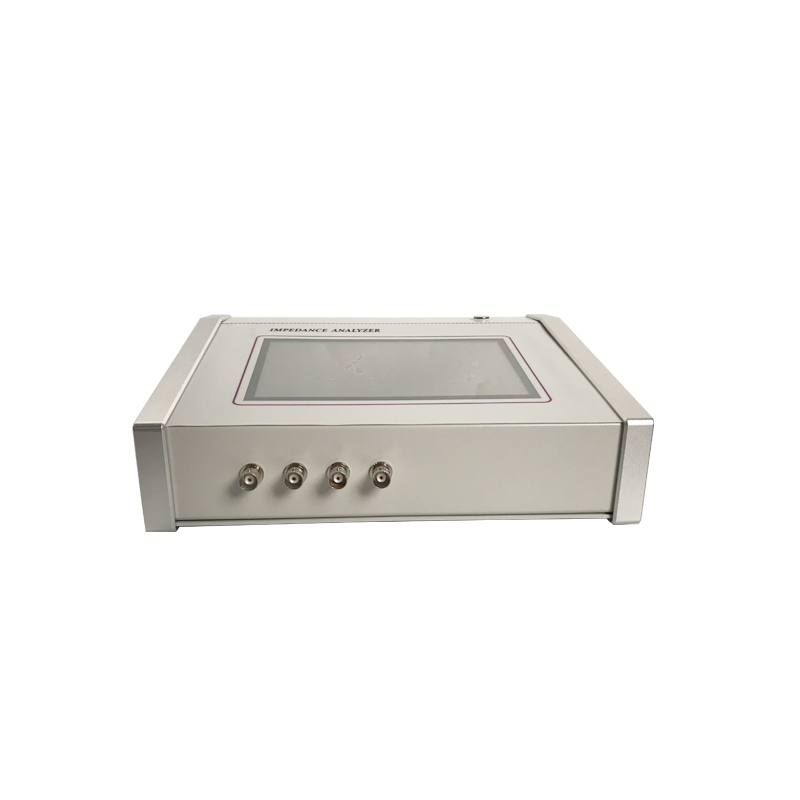

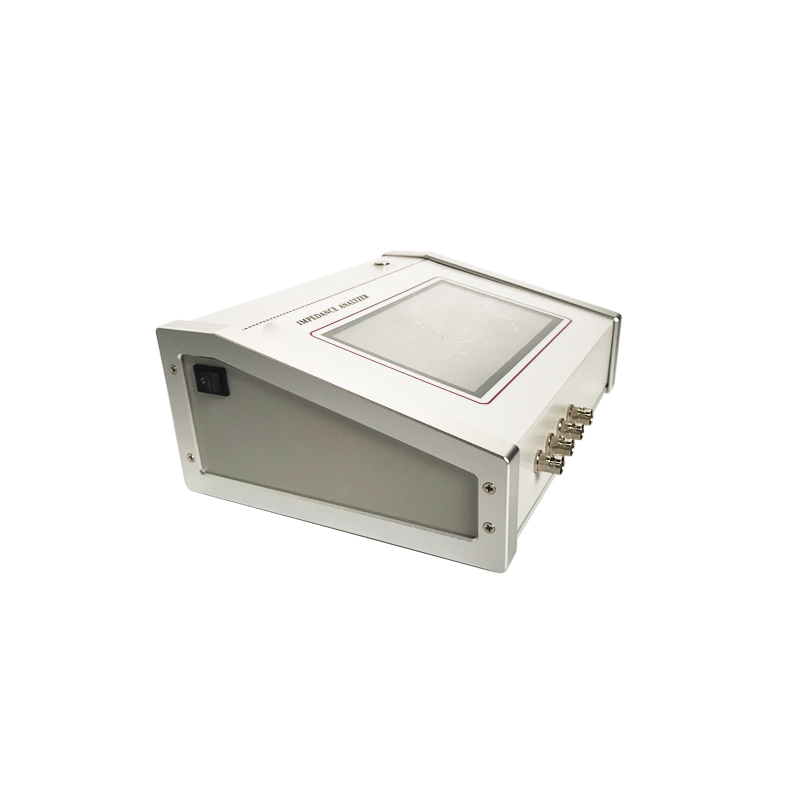

1KHz-5MHz 压电陶瓷超声阻抗测试仪

阻抗曲线和导纳圆在超声器件的加工、生产过程中的应用如下：

●超声波换能器：导纳圆不能出现寄生圆，谐振频率尽可能接近设计频率，动态阻抗要低，品质因素Qm要接近设计要求，电容要与电路匹配。

●压电陶瓷片：可以直接从导纳圆图和对数坐标判断器件优劣，如果陶瓷片内部出现分层，或者出现裂纹，对数曲线将出现多 峰。导纳圆图上出现多个寄生小圆。

●超声波变幅杆及模具：设计、加工和装配是否合理或有缺陷，直接从导纳圆图上可以明显地可以看到。

●超声波焊接机：生产加工时，利用导纳圆的结果分析焊接机的状态，通过参数和图形分析，找到焊接机存在的问题。

●超声清洗机：生产和加工时，振动子的选择要求其振动性能尽可能一致(带宽、品质因数、谐振频率、动态阻抗)。在导纳圆图上，尽可能没有寄生圆或在谐振点附近没有寄生圆。通过导纳圆可以对换能器的制造、来料检验、粘接后的换能器、清洗机进行阻抗特性分析和测量。清洗机的整机测量可以标定机器的谐振频率和静态电容，以便匹配电源，可以分析其新的谐振点、注水后 的阻抗、电容及整机的振动模态的特性。
