超声波焊接换能器为超声波塑料焊接机配合使用，目的在于对塑料产品进行焊接 超声波塑料焊接机由于使用场合及焊接材料不同，焊接尺寸大小不一样，其规格也是各式各样的。其输出功率从手工焊。我公司专业生产超声波焊接换能器，本产品具有高性能、高寿命、焊接效果良好等性能。塑料加工中所用的超声波,现有的几种工作频率有15KHZ,18KHZ,20KHZ,40KHZ.其原理是利用纵波的波峰位传递振幅到塑料件的缝隙,在加压的情况下,使两个塑料件或其它件与塑料件接触部位的分子相互撞击产生融化,使接触位塑料熔合,达到加工目的.
技术特点：
压电陶瓷晶片采用原装进口件，保证超声功率输出强劲稳定；
效率高：机械品质因素高，在振谐频率点工作可获得极高的电声转换效率；
振幅大：经电脑优化设计的结构，振速比高，前盖板振幅大；
功率大：在预应力在预应力螺杆的作用下，压电陶瓷的能量得到最大程度的发挥；
耐热性好：谐振阻抗小，发热量小，使用温度范围广。
本公司大量供应超声波振动子换能器（15KHZ、20KHZ、28KHZ、30KHZ、35KHZ、40KHZ）规格齐全，强度高耐用不开裂质保一年
超声波换能器是将电能转换成机械能（超声波）的核心器件，其中压电陶瓷晶片采用原装进口件，保证超声功率输出强劲稳定。
| 型号 | 长度（mm） | 螺纹（mm） |
频率（KHz） |
阻抗（Ω） |
电容（pF） |
功率 （W） |
|
PU-UWT152500 P8 |
153 |
M20×1.5 |
15 |
15 |
13000 |
2500 |
|
PU-UWT152000 P8 |
167 |
M20×1.5 |
15 |
10 |
9500 |
2000 |
|
PU-UWT151500 P4 |
171 |
M18×1.5 |
15 |
12 |
12500 |
1500 |
|
UCE-UWT151800 P4 |
118 |
M20×1.5 |
20 |
15 |
15000 |
1800 |
|
PU-UWT202000 P8 |
128 |
M18×1 |
20 |
10 |
11000 |
2000 |
|
PU-UWT202000 P8 |
124 |
M18×1.5 |
20 |
12 |
10000 |
1500 |
|
PU-UWT20700 P8 |
112 |
1/2-20 UNF |
20 |
15 |
9000 |
700 |
|
PU-UWT20900 P8 |
133 |
1/2-20 UNF |
20 |
15 |
10000 |
900 |
|
PU-UWT20600 P8 |
121 |
M18×1.5 |
20 |
15 |
6000 |
600 |
|
PU-UWT30500 P8 |
77 |
M10×1.5 |
30 |
5 |
5500 |
500 |
|
PU-UWT28200 P4 |
92.1 |
M10×1 |
28 |
20 |
3000 |
200 |
|
PU-UWT28100 P8 |
91 |
M8×1 |
28 |
25 |
2200 |
100 |
|
PU-UWT28250 P8 |
94 |
1/2-20 UNF |
28 |
20 |
4000 |
250 |
|
PU-UWT202000 P8 |
128 |
1/2-20 UNF |
20 |
10 |
20000 |
2000 |
|
PU-UWT201500 P8 |
124 |
1/2-20 UNF |
20 |
10 |
16000 |
1500 |
|
PU-UWT201300 P8 |
128 |
1/2-20 UNF |
20 |
10 |
12500 |
1300 |
|
PU-UWT201500 P8 |
132 |
1/2-20 UNF |
20 |
10 |
11000 |
1500 |
|
PU-UWT20900 P8 |
123 |
1/2-20 UNF |
20 |
10 |
9500 |
900 |
|
PU-UWT152000 P4 |
171 |
M18×1.5 |
15 |
12 |
10000 |
2000 |
|
PU-UWT35100 P8 |
71 |
M8×1 |
35 |
25 |
2200 |
100 |
|
PU-UWT38100 P8 |
66 |
M8×1.25 |
38 |
40 |
1200 |
100 |
|
PU-UWT38200 P4 |
65 |
M8×1 |
38 |
14 |
3300 |
200 |

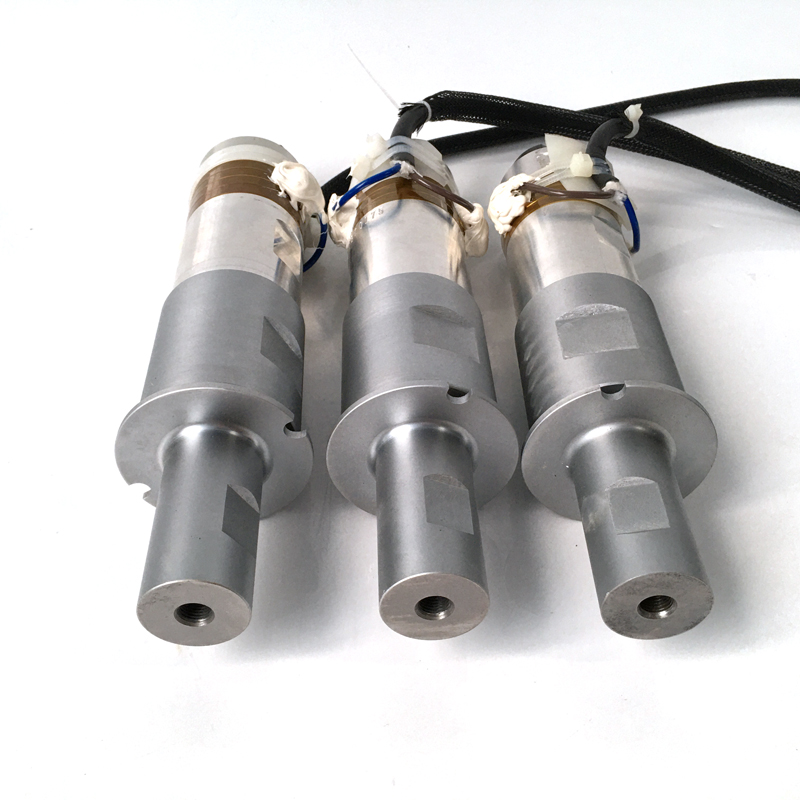

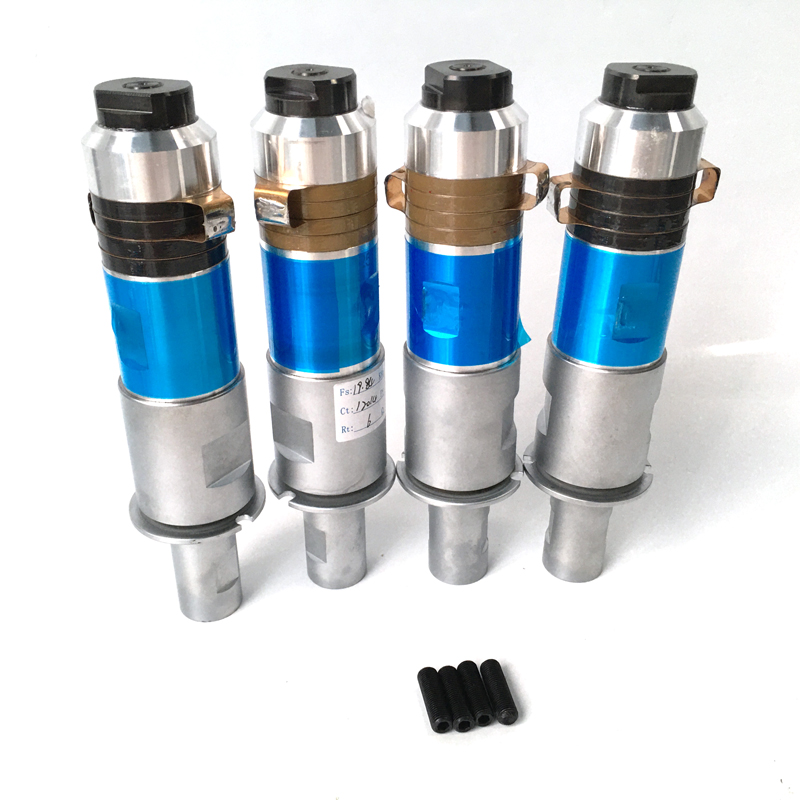

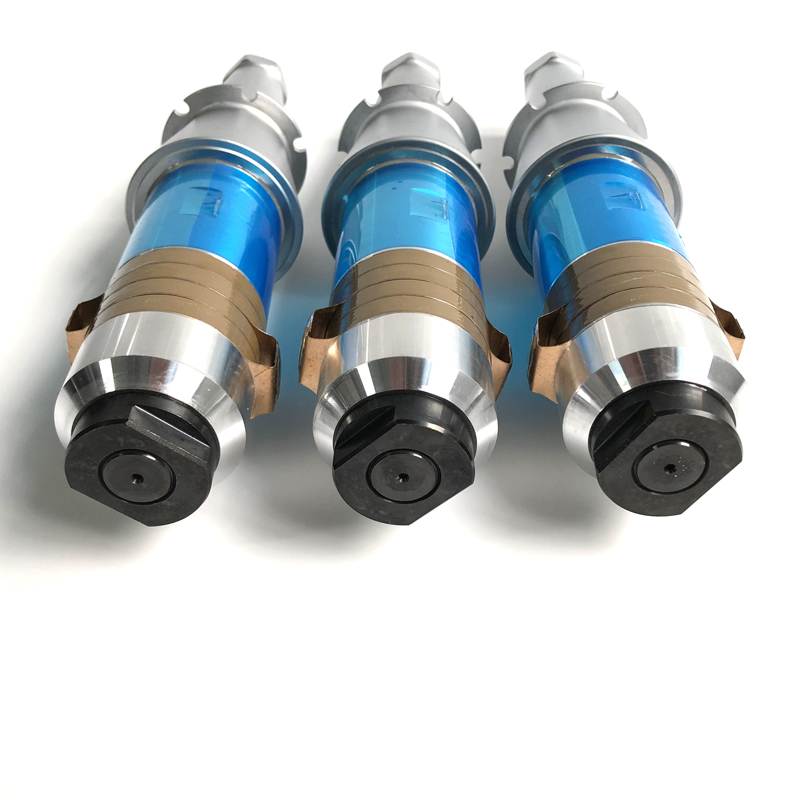

15khz/20khz 超声波焊接机换能器
