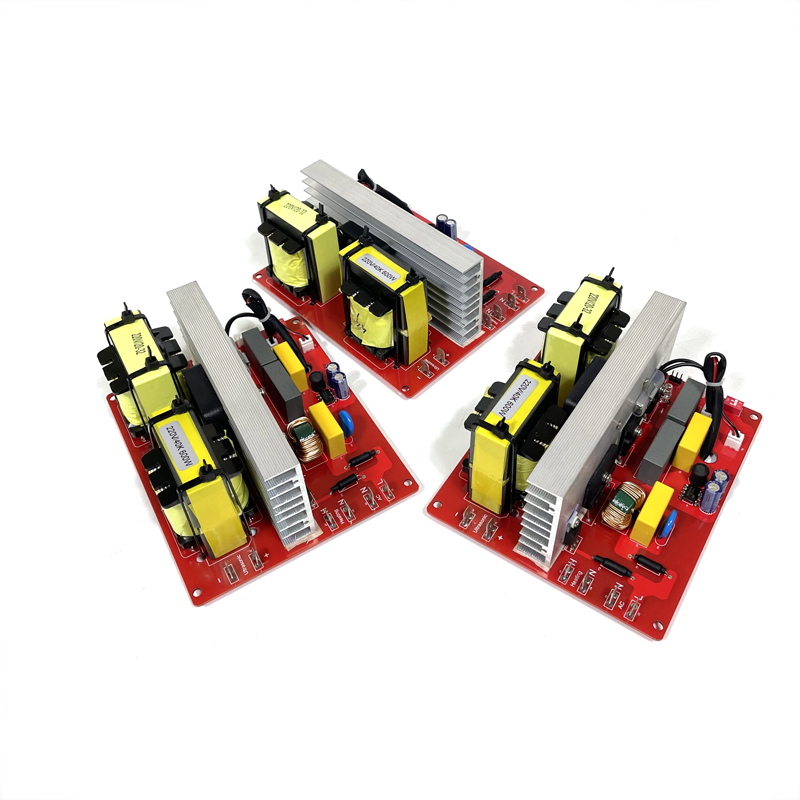

小功率超声波频率电源线路板

小功率超声波频率电源线路板是驱动各类小型超声波设备（如家用加湿器、便携清洗机、美容雾化器、实验室设备等）的核心电路模块。它将低压直流电（通常为12V、24V）或交流市电转换为特定频率（常见20kHz-100kHz）的高频交流信号，驱动与之匹配的压电陶瓷换能器（振子）产生超声波机械振动，从而实现加湿、清洗、雾化等功能。与高功率工业电源相比，其核心设计理念是微型化、高效率、低成本。



一、 核心拓扑结构与工作原理



小功率线路板主要采用两种主流拓扑以满足不同的功率和成本需求：



自激式振荡电路：这是最常见、成本最低的架构。它利用LC谐振回路和晶体管（如三极管或MOSFET）构建一个正反馈振荡器，其振荡频率主要由谐振电感L1和换能器等效电容C0决定，具有结构简单、无需专用控制芯片的优点。其输出频率会随负载（换能器温度、浸入深度）变化而“自然”跟踪，但频率精度和功率稳定性相对较低。



它激式（他激式）驱动电路：采用专用的MOS/IGBT驱动芯片（如IR2110、EG2106）或MCU（如STM32、GD32）生成精准的PWM信号来控制开关管。这种方式频率精确、可调，且易于集成保护功能（过流、过温）和智能控制（软启动、调功）。随着数字芯片成本下降，它激式方案正成为高端小功率应用的主流。



二、 关键技术特性与设计要点



高效率转换：由于功率较小（通常<300W），转换效率是核心指标。设计上需优化开关管选型（低Qg、低Rds(on)的MOSFET）、驱动电路（保证快速开通与关断以减少开关损耗）以及谐振匹配（使开关管工作在软开关状态，如ZVS）。



频率自动跟踪（AFC）：无论自激还是它激式，优秀的线路板都具备频率自动跟踪能力。它通过检测电流与电压的相位差，实时微调驱动频率，使换能器始终工作在谐振点，从而获得最大振幅和最高电声转换效率。



完善的保护机制：虽然功率小，但保护必不可少。基本保护包括：



过流/短路保护：通过采样电阻检测母线电流，一旦超标立即关闭驱动。



过热保护：在功率管或驱动IC附近设置NTC，监测温升。



空载/过载保护：防止换能器未接入或异常时损坏电路。



三、 应用场景与选型



该线路板是典型的“机电结合”枢纽，应用极其广泛：



家用电器：超声波加湿器的核心，将水雾化成微米级颗粒。



个人护理：美容仪、洁面仪、雾化器的驱动源，通过超声波振动清洁皮肤或雾化精华液。



工业与商用：小型清洗机（眼镜、珠宝、牙科器械清洗）、雾化消毒机、实验用细胞破碎仪。



其他：驱鼠器、驱蚊器、空气检测设备的传感器驱动等。



选型时需明确输入电压/电流、输出频率/功率、目标换能器参数以及是否需要调功、定时、通信等扩展功能。



四、 发展趋势



随着半导体技术进步，小功率超声波电源正朝着高度集成化（如将驱动、MOS、保护集成于一体的专用IC）、数字化与智能化（MCU控制，支持蓝牙/APP调参）以及高频化（>1MHz用于更精细的雾化或清洗）方向发展。其设计在保证核心性能的同时，不断追求更小的体积、更低的功耗和更强的可靠性，持续推动着消费级和专用级超声波设备的创新。
