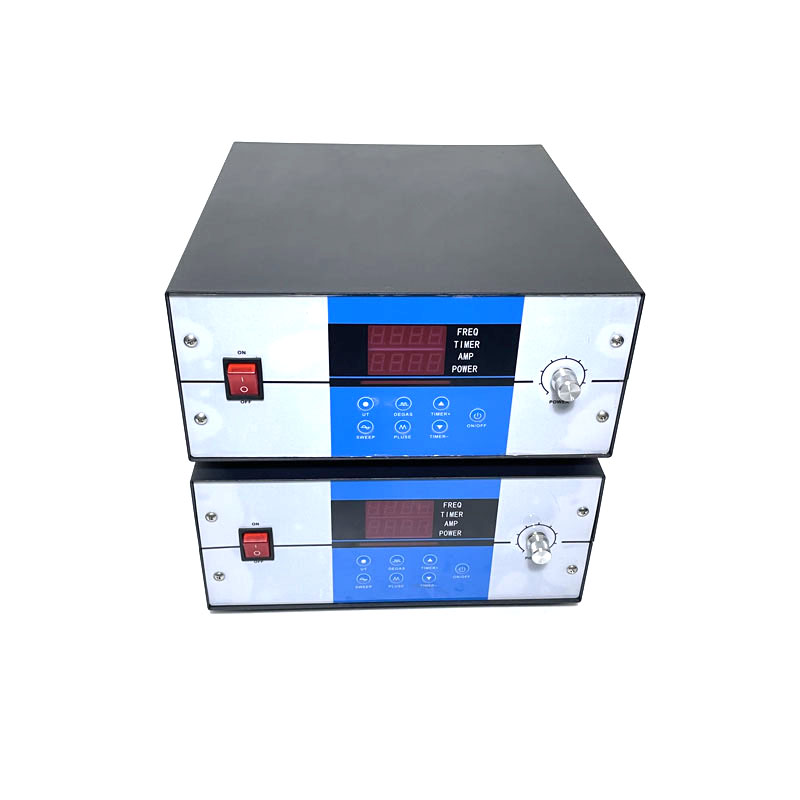

工业超声波清洗机控制器设计

工业超声波清洗机控制器必须满足死区时间稳定,频率可调、稳定,能够间隙激发等要求。采用的是电压驱动型脉宽调制控制芯片TL494CN,其产生方波频率在28~40kHz范围内连续可调。产生的频率可调脉冲信号经调制后形成有间隙的方波信号,用于控制功率器件IGBT的驱动电路。



工业超声波清洗机控制器TL494CN生成的频率可调方波与NE555P产生的调制波经过调制电路后,得到能够间隙发射的控制信号。通过现场试验,该控制信号能够控制IGBT的驱动电路实现大功率超声的激发,且满足大功率超声激发的要求。

工业超声波清洗机控制器应用：单槽、多槽式超声波清洗机；五金行业超声波清洗机；汽车、摩托车行业超声波清洗机；光学行业超声波清洗机；电子行业超声波清洗机；液晶行业超声波清洗机；高压喷洗机；碳氢化合物自动超声波清洗机。
