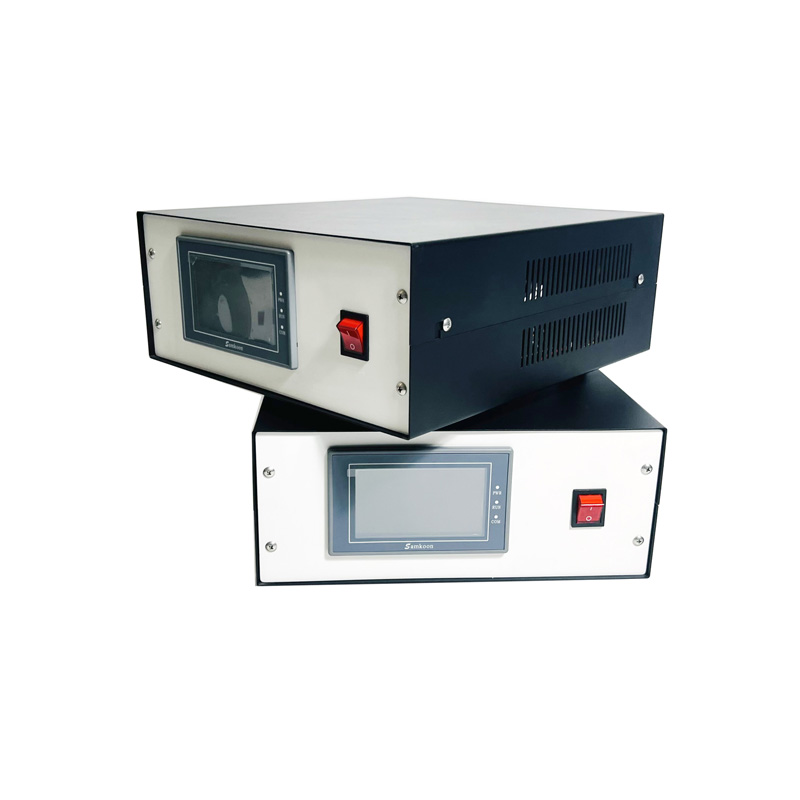

超声波焊接电源研发设计

一、需求分析

焊接对象与工艺要求：明确焊接的材料（如塑料、金属等）、焊件的尺寸和形状，以及焊接强度、焊接精度等工艺要求。不同的焊接对象和工艺对电源的功率、频率、控制精度等有不同的需求。

生产效率要求：根据实际生产场景，确定电源需要达到的焊接速度和连续工作时间，以满足生产线上的产能需求。

二、设计目标

频率范围：常见的超声波焊接频率为 15kHz、20kHz、30kHz、35kHz、40kHz 等，确定电源的工作频率范围，确保能适配不同的焊接换能器。

功率输出：根据焊接对象和工艺要求，确定电源的功率输出范围，例如 500W - 5000W 等，并且要保证功率输出的稳定性和可调性。

控制精度：实现对焊接时间、功率、压力等参数的精确控制，控制精度达到 ±[具体数值]%，以保证焊接质量的一致性。

稳定性与可靠性：电源应具备长时间稳定工作的能力，在恶劣的工业环境下（如高温、高湿度、强电磁干扰等）也能正常运行，减少故障发生率。

三、系统总体设计

（一）硬件部分

主电路

整流滤波电路：将市电（如 220V 或 380V 交流电）转换为平滑的直流电，为后续的逆变电路提供稳定的直流电源。采用合适的整流桥和滤波电容，减少直流电压的纹波。

逆变电路：将直流电转换为高频交流电，为超声波换能器提供所需的高频电能。常见的逆变电路拓扑结构有全桥逆变电路、半桥逆变电路等，根据功率和性能要求选择合适的拓扑。逆变电路中的功率开关管（如 IGBT 或 MOSFET）要具备高开关速度、低导通损耗等特性。

匹配电路：用于实现电源与换能器之间的阻抗匹配，提高能量传输效率。匹配电路通常由电感、电容等元件组成，根据换能器的阻抗特性进行设计和调整。

控制电路

主控芯片：选择性能强大、处理速度快的微控制器（如 DSP、ARM 等）作为主控芯片，负责整个电源系统的控制和管理。

驱动电路：将主控芯片输出的控制信号进行放大和隔离，驱动逆变电路中的功率开关管。驱动电路要具备良好的抗干扰能力和驱动能力，确保功率开关管的可靠导通和关断。

检测电路：包括电压检测、电流检测、温度检测等。通过检测电源的输出电压、电流以及功率开关管的温度等参数，为主控芯片提供反馈信号，实现闭环控制和保护功能。

人机交互界面

采用触摸屏或按键等方式，方便用户设置焊接参数（如焊接时间、功率、频率等），并实时显示电源的工作状态和参数。

（二）软件部分

控制算法

频率跟踪算法：采用锁相环（PLL）或自适应频率跟踪算法，实时跟踪换能器的谐振频率，确保电源输出频率与换能器的谐振频率保持一致，提高焊接效率和质量。

功率调节算法：根据设定的功率值，通过调整逆变电路的占空比或开关频率等方式，实现对输出功率的精确调节。

故障诊断与保护程序

实时监测电源的工作状态，当检测到过压、过流、过热等故障时，及时采取保护措施（如切断电源、报警等），并记录故障信息，方便后续的维护和检修。

四、详细设计与计算

（一）主电路参数计算

整流滤波电路参数计算：根据输入电压、输出功率等参数，计算整流桥的额定电流和耐压值，以及滤波电容的容量和耐压值。

逆变电路参数计算：确定逆变电路中功率开关管的额定电流、耐压值和开关频率等参数，计算电感和电容的数值，以满足电路的性能要求。

匹配电路参数计算：根据换能器的阻抗特性，计算匹配电路中电感和电容的数值，实现最佳的阻抗匹配。

（二）控制电路设计

主控芯片的选型与外围电路设计：根据系统的功能要求和性能指标，选择合适的主控芯片，并设计其外围电路，包括时钟电路、复位电路、通信接口电路等。

驱动电路设计：选择合适的驱动芯片，设计驱动电路的拓扑结构和参数，确保驱动信号的质量和可靠性。

检测电路设计：设计电压检测、电流检测和温度检测电路，选择合适的传感器和信号调理电路，将检测信号转换为适合主控芯片处理的数字信号。

五、制作与调试

（一）制作电路板

根据设计的电路原理图和 PCB 版图，制作印刷电路板（PCB）。选择合适的 PCB 材料和工艺，确保电路板的电气性能和机械性能。

（二）焊接与组装

将电子元件焊接到 PCB 上，完成电源的组装。在焊接过程中，要注意焊接质量，避免虚焊、短路等问题。

（三）调试

静态调试：在不加负载的情况下，对电源进行静态调试，检查电路的供电是否正常，各部分电路的输出信号是否符合设计要求。

动态调试：接入负载（如超声波换能器），进行动态调试。调整控制参数，观察电源的输出功率、频率等参数是否稳定，是否满足设计目标。通过不断地调试和优化，使电源达到最佳的工作状态。

六、测试与验证

（一）性能测试

频率特性测试：使用频率计等仪器，测试电源在不同工况下的输出频率，验证频率跟踪的准确性和稳定性。

功率特性测试：采用功率分析仪等设备，测试电源的输出功率和功率调节精度，确保功率输出符合设计要求。

效率测试：测量电源的输入功率和输出功率，计算电源的效率，评估电源的能量转换效率。

（二）可靠性测试

高温老化测试：将电源置于高温环境下（如 50℃ - 60℃）连续运行一定时间（如 24 小时 - 72 小时），观察电源的工作状态和性能变化，检测是否出现故障。

振动测试：对电源进行振动测试，模拟实际运输和使用过程中的振动环境，检查电源的结构稳定性和电气性能是否受到影响。

电磁兼容性测试：按照相关标准进行电磁兼容性测试，检测电源在工作过程中产生的电磁干扰是否符合要求，以及电源对外部电磁干扰的抗干扰能力。

（三）焊接效果测试

将电源与超声波焊接设备和焊件进行实际焊接测试，评估焊接质量，包括焊接强度、焊接外观等方面。根据测试结果，对电源进行进一步的优化和调整。

七、总结与改进

根据测试和验证的结果，总结电源的性能和存在的问题，提出改进措施。对电源的设计和制作过程进行回顾和反思，为后续的产品研发和优化提供经验和参考。
